ตัวอย่างการตรวจสอบ : การใช้ BORESCOPE




ข้อมูลชิ้นงาน

ชิ้นงาน   รูด้านในของชิ้นงานกลึงและงานหล่อขึ้นรูป

  ครีบ
  เศษโลหะ
  รอยแตก
  รู หรือ ฟองอากาศ



ปัญหาของลูกค้า

    โดยปกติผู้ตรวจสอบจะตรวจสอบด้วยตาเปล่าหรือใช้ Borescope ร่วมด้วย

ซึ่งยากที่จะมองเห็น และถึงแม้จะใช้ Borescope ก็อาจจะเกิดการตัดสินใจที่คลาดเคลื่อน

หรืออาจจะเกิดการละเลยการตรวจสอบ


โซลูชั่น

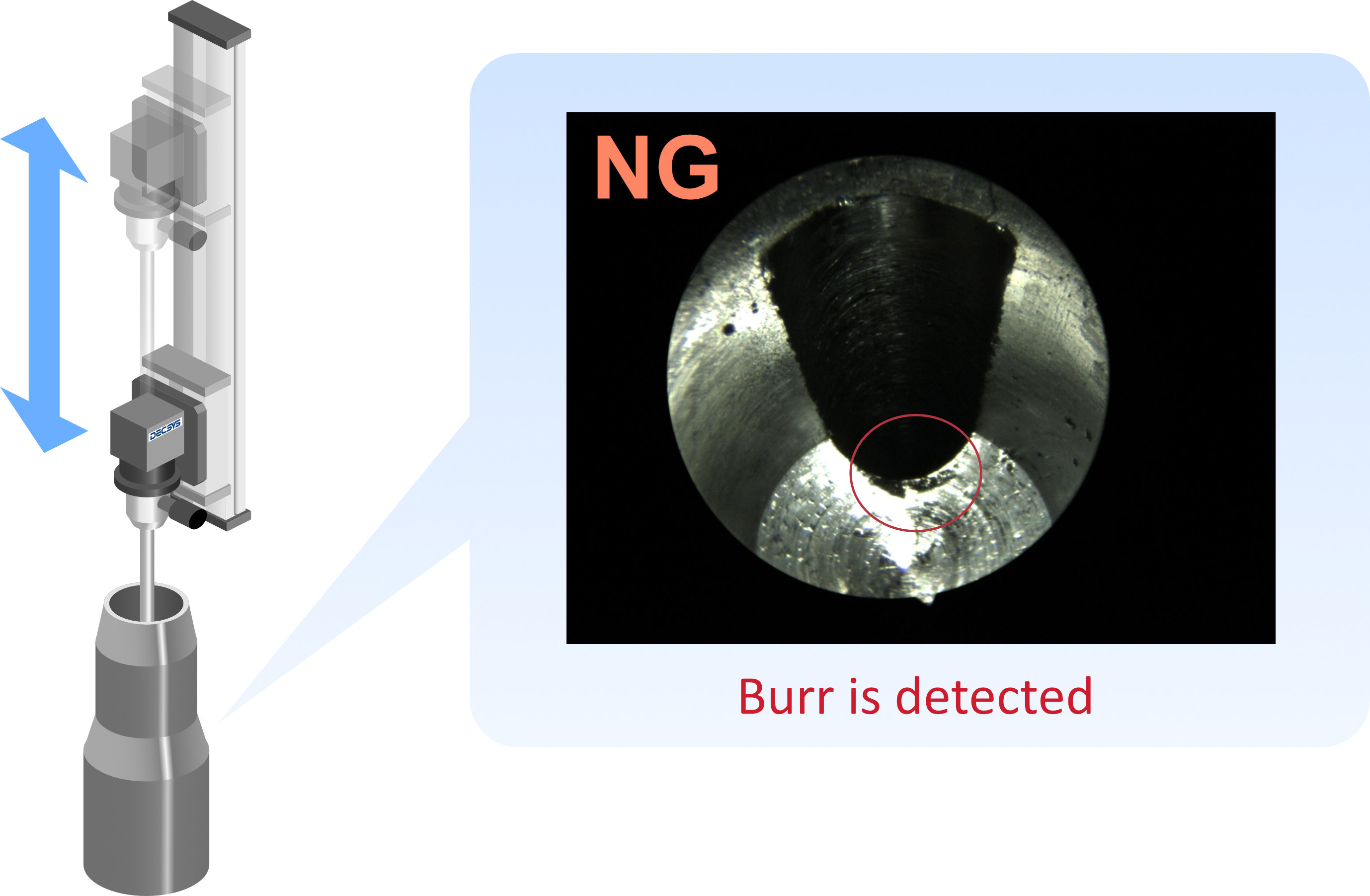

    ใช้ Borescope ร่วมกับกล้องประมวลผลภาพ

สามารถแก้ปัญหาการละเลยการตรวจสอบและกำหนดเกณฑ์การตรวจสอบได้อย่างมีมาตรฐาน

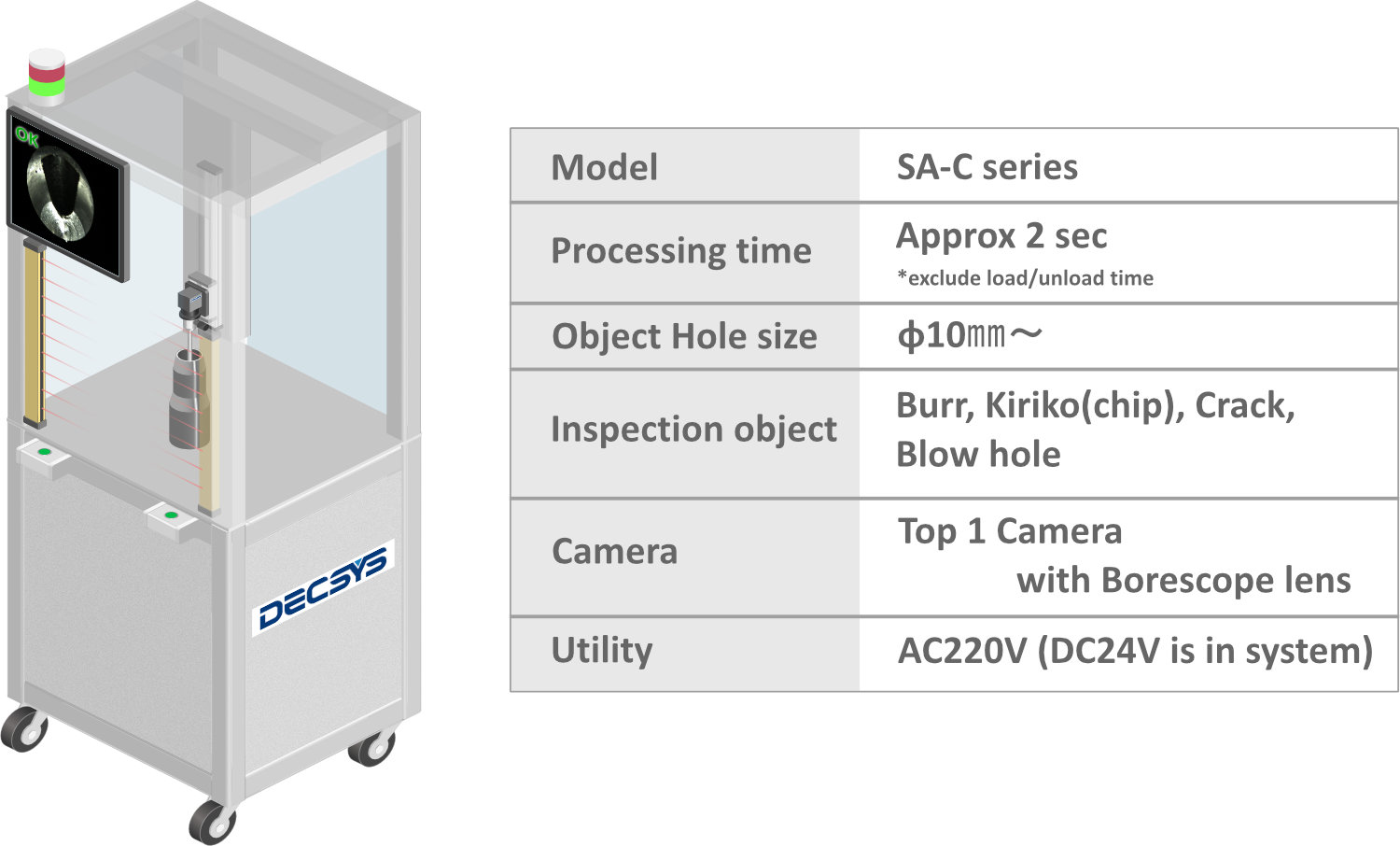

ตัวอย่างอุปกรณ์   ประเภทกึ่งอัตโนมัติ

  สามารถลดต้นทุนได้ ด้วยการให้ผู้ปฏิบัติงานจับวางชิ้นงาน/นำชิ้นงานออก ด้วยตนเอง
  สามารถวางชิ้นงานให้ตรงตำแหน่งได้ง่าย ซึ่งจะสามารถลดโอกาสความเสียหายที่อาจเกิดจากการ ชน/กระแทกโดนเลนส์กล้องได้
  สามารถบันทึกผลการตรวจสอบทั้งหมด (ผล OK/NG , ภาพ) จึงสามารถตรวจสอบย้อนกลับได้ (Traceability)

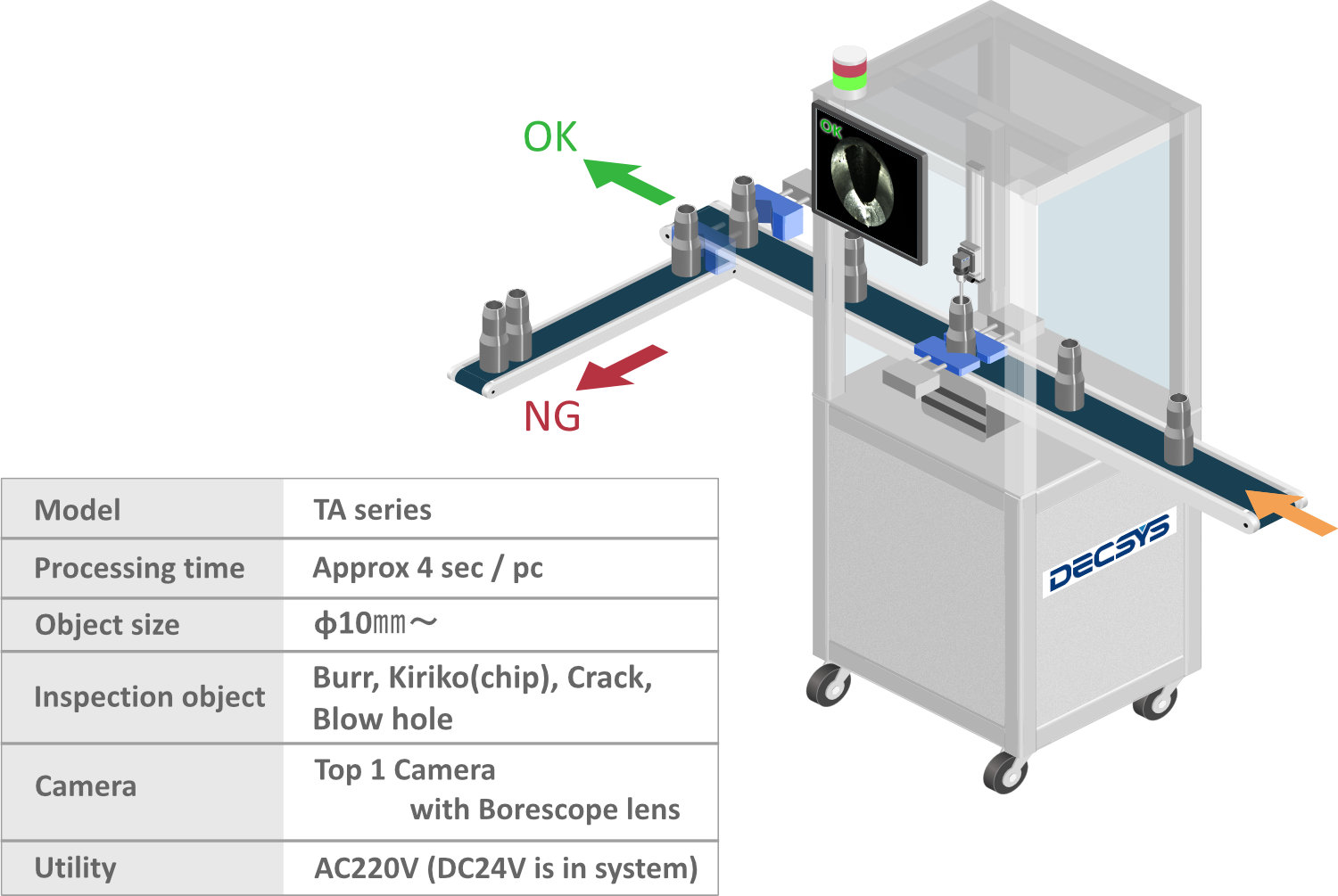

ตัวอย่างอุปกรณ์   แบบ Linear (มีสายพานลำเลียง)

  ชิ้นงานจะถูกส่งผ่านโดยสายพานลำเลียงและทำงานอัตโนมัติจนถึงการคัดแยก

    OK/NG ซึ่งทำให้ช่วยลดผู้ปฏิบัติงานลงได้

  กล้องสามารถรองรับแกน XYZ (3 แกน) จึงสามารถใช้กับชิ้นงานที่มีหลายรูได้

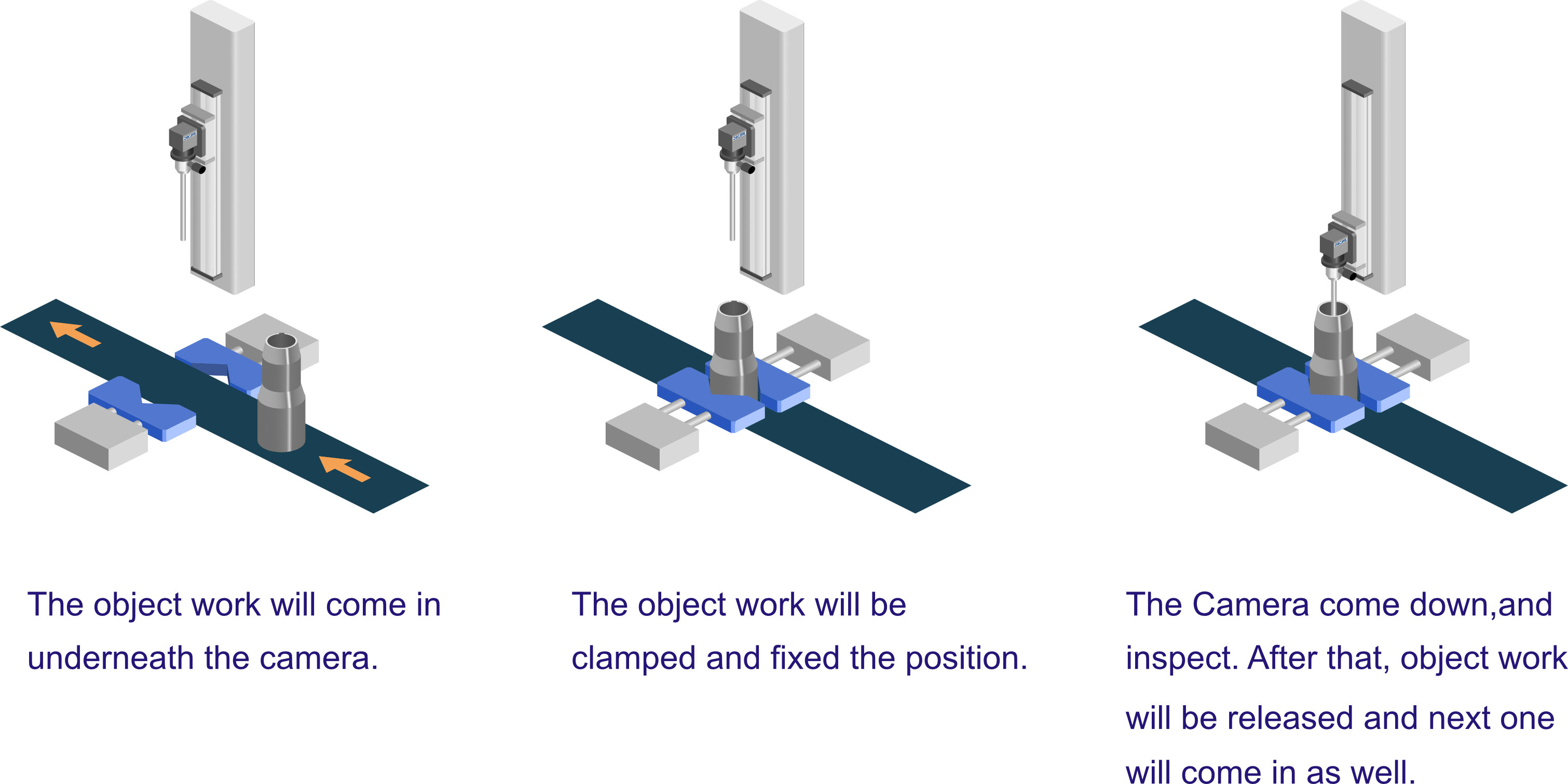

ระยะตำแหน่งของชิ้นงานคงที่แม้ในขณะที่ใช้สายพานลำเลียง (สายพานลำเลียงใช้ระบบส่งชิ้นงานแบบ pitch)

ด้วยตำแหน่งที่คงที่ ทำให้การตรวจสอบมีเสถียรภาพ

อีกทั้งลดความเสี่ยงของความเสียหายที่อาจจะเกิดกับเลนส์ Borescope ลงได้

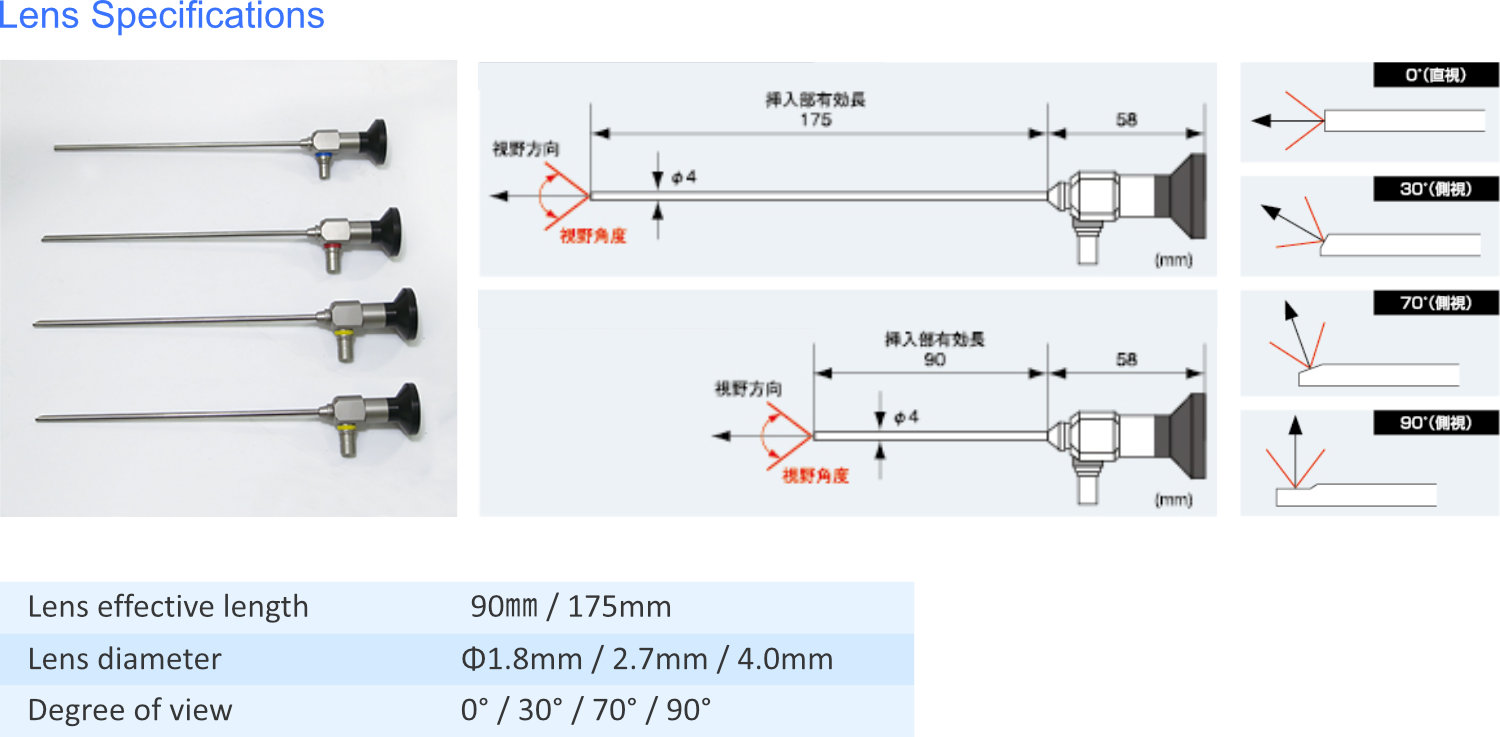

คุณสามารถเลือกเลนส์ได้หลากหลายรูปแบบตามรูปร่างของชิ้นงานและหัวข้อการตรวจสอบ



โปรดดูที่เว็บไซต์ของ  SHODENSHAสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ Borescope

 กรุณากรอกแบบฟอร์มสอบถาเพื่อขอใบเสนอราคาหรือทดสอบการตรวจสอบชิ้นงาน
