ตัวอย่างการตรวจสอบ : งานหล่อขึ้นรูป

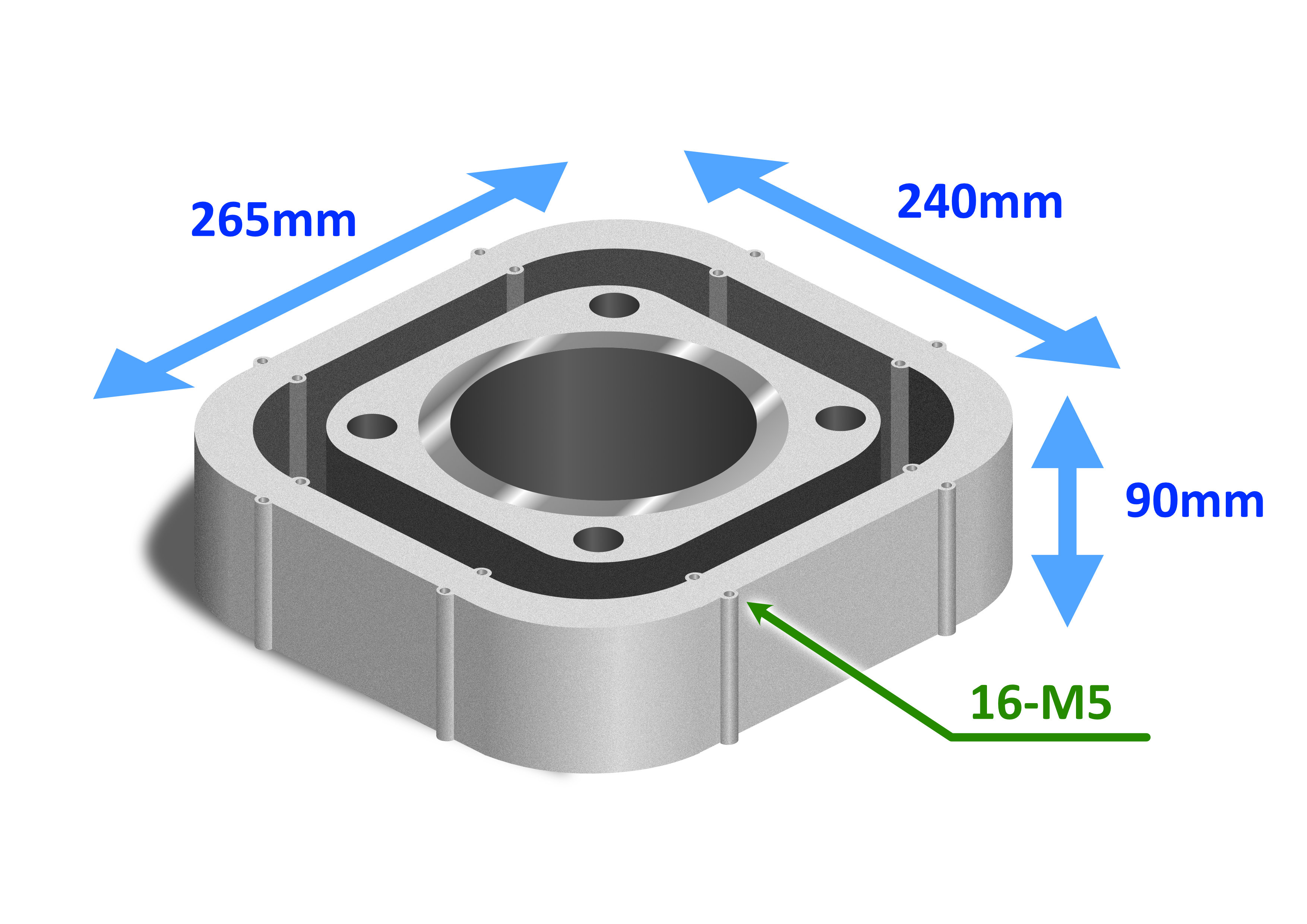

ข้อมูลชิ้นงาน

สินค้า การหล่อขึ้นรูป (อลูมิเนียม)

หัวข้อการตรวจสอบ

・ มีหรือไม่มีการขัดผิว

・ มีหรือไม่มีสกรู

ปัญหาของลูกค้า

ปกติแล้วชิ้นงานจะถูกตรวจสอบโดยผู้ตรวจสอบแต่เนื่องจากการตรวจสอบตำแหน่งของสกรูหรือการขัดผิวมีมากนับ 10 จุดจึงใช้เวลานานมากและมีโอกาสที่การตรวจสอบจะผิดพลาดได้ง่าย


คำแนะนำ

  การแทนที่ด้วยการใช้กล้องตรวจสอบ

・ การตรวจสอบซึ่งเคยใช้เวลาประมาณ 20 วินาที สามารถลดลงเหลือ 1 วินาที

・ แม้ว่าจะมีจุดที่ต้องตรวจสอบจำนวนมาก แต่ก็จะไม่มีการตรวจสอบที่ผิดพลาด

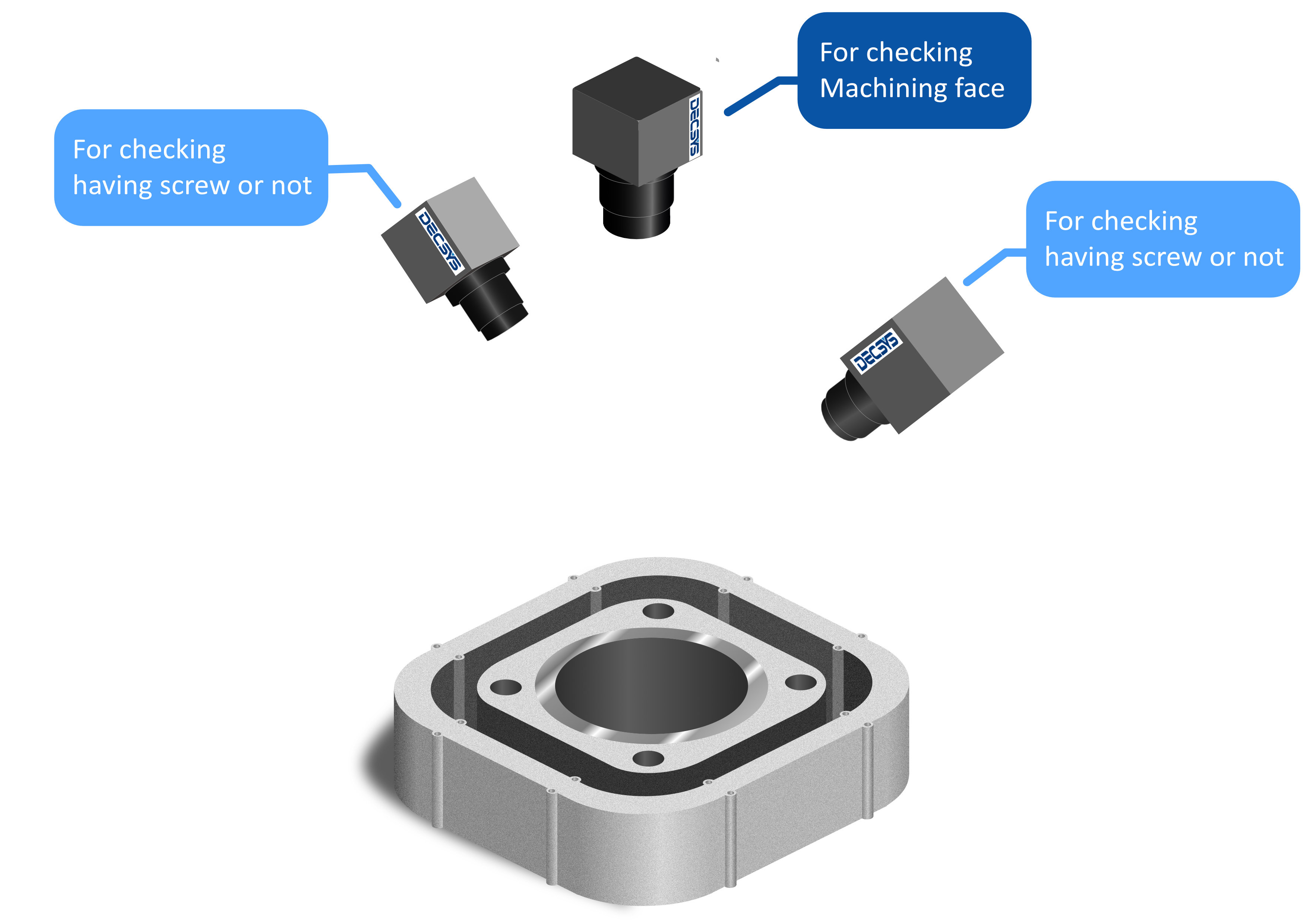

กล้องที่ใช้

  กล้องด้านบน สำหรับแบบมีหรือไม่มีการขัดผิว

กล้องแนวทแยง สำหรับแบบมีหรือไม่มีสกรู

→ ใช้กล้องทั้งหมด 3 ตัว



  เนื่องจากกล้องด้านบนไม่สามารถจับภาพการมีหรือไม่มีสกรูได้ จึงต้องตรวจสอบด้วยกล้องแนวทแยง

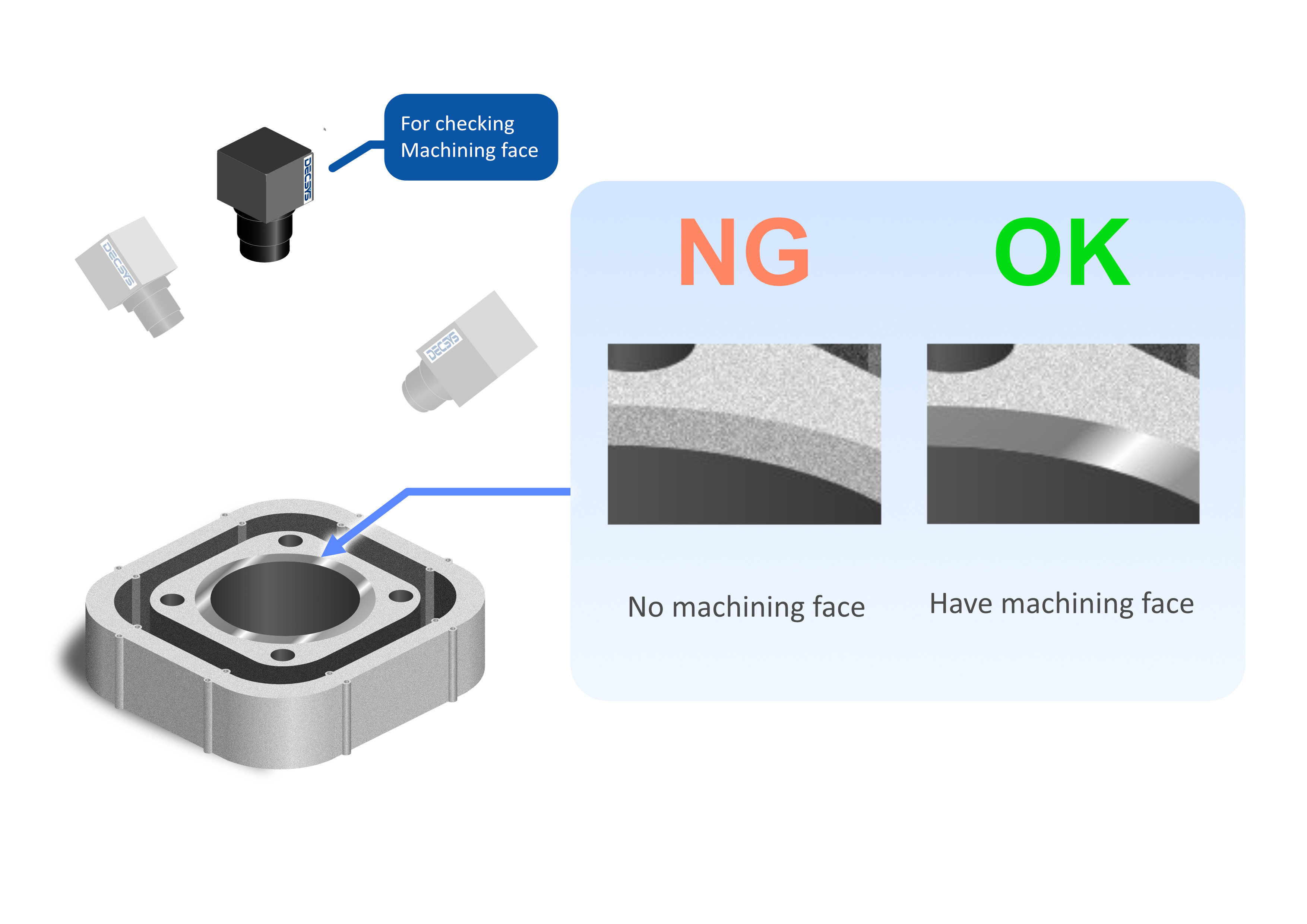

วิธีการตรวจสอบ มีหรือไม่มีการขัดผิว

  เนื่องจากพื้นของผิวขัด (พื้นผิวเงา) และวัสดุพื้นฐาน (พื้นผิวขรุขระ)

มีการสะท้อนแสงที่แตกต่างกัน ความแตกต่างจึงสามารถแสดงบนภาพได้

แม้ว่าจะไม่ได้กล่าวถึงในภาพรวมนี้ แต่สำหรับชิ้นงานที่ค่อนข้างใหญ่

ความชำนาญ (Know how) ในการฉายแสง LED ให้มีความเสถียรและสม่ำเสมอก็นับเป็นสิ่งสำคัญอย่างมาก

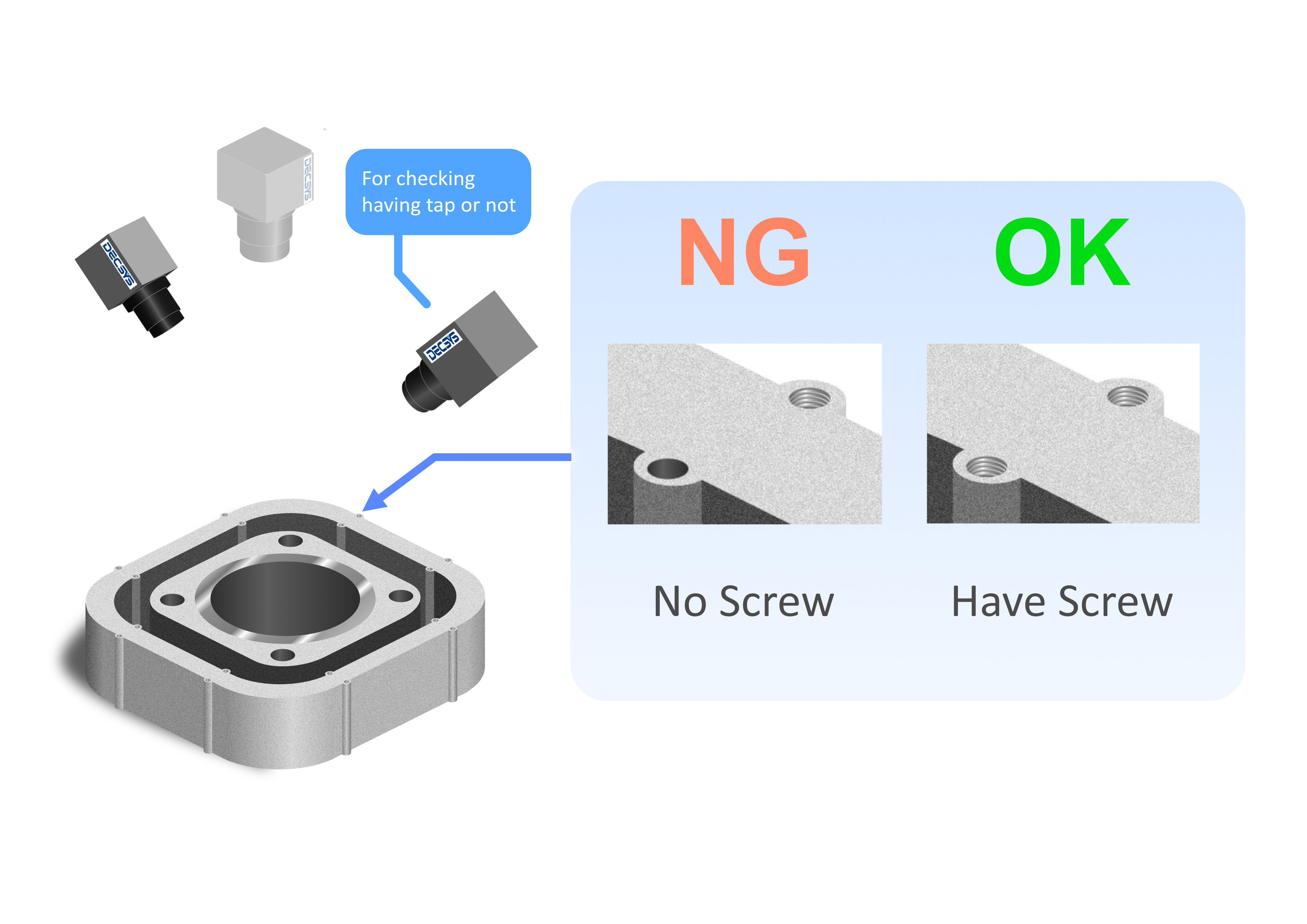

วิธีการตรวจสอบ มีหรือไม่มีสกรู

   สามารถตรวจสอบภาพได้ด้วยการฉายแสงเข้าไปที่เกลียว

และดูความแตกต่างของความสว่างและความมืด

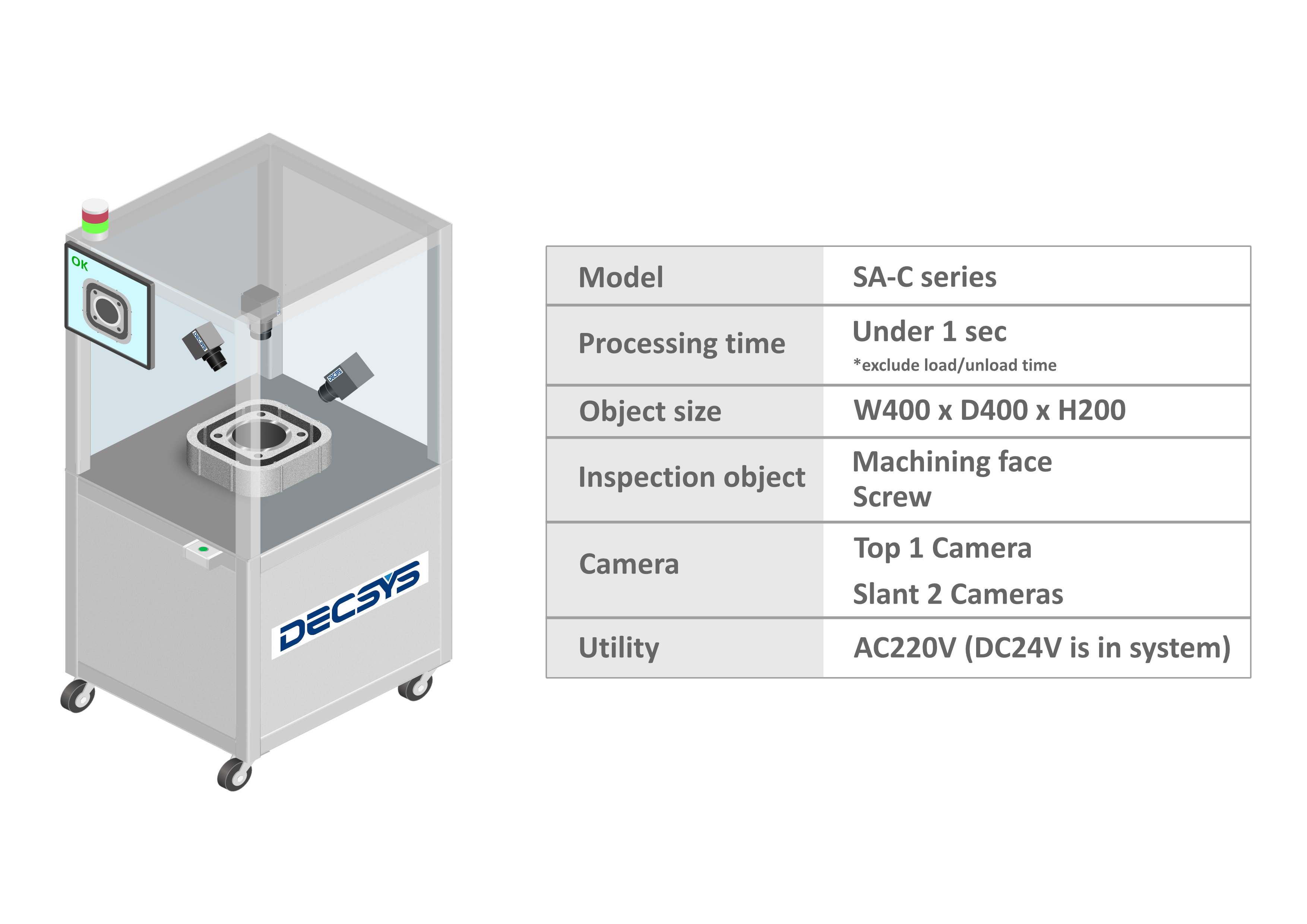

นอกจากนี้ เราสามารถเสนอการตรวจสอบแบบกึ่งอัตโนมัติได้

・ผู้ปฏิบัติงาน (Operator) วางชิ้นงานด้วยตนเอง

・เริ่มการตรวจสอบด้วยปุ่มเริ่มต้นการตรวจสอบ

  ตรวจสอบมากกว่า 10 จุดใน 1 วินาที

ต้นทุนต่ำเนื่องจาก ไม่มี PLC



 กรุณากรอกแบบฟอร์มสอบถามเพื่อขอใบเสนอราคาหรือทดสอบการตรวจสอบชิ้นงาน
